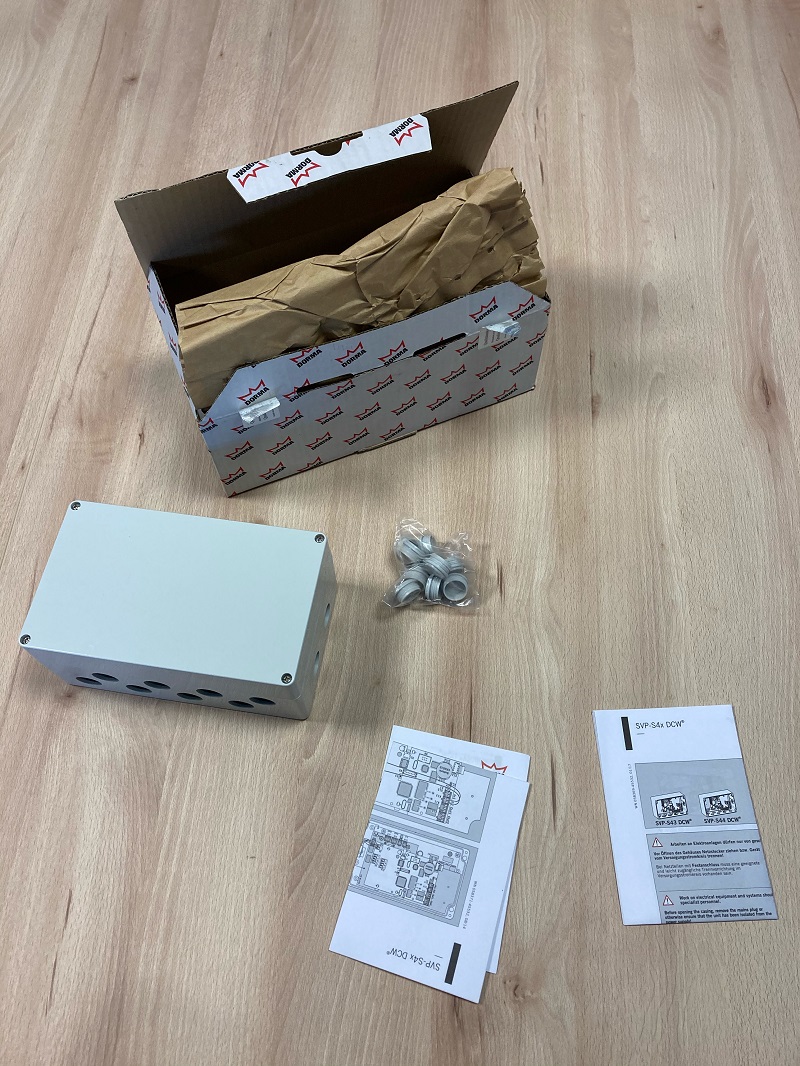

1x Dorma Steuerung SVP S44 DCW

Das Dorma Motorschloss-Steuerung SVP-S 44 DCW ist die elektronische Steuerungsplatine zum Betrieb der Antipanik-Motorschlösser SVP 2000 für höchsten Manipulationsschutz.

Die Entriegelungsdauer ist individuell einstellbar. Status- LEDs signalisieren Betrieb, Störung und Sabotage. Die Funktionsparameter sind über DIL-Schalter wählbar. Die Entriegelung erfolgt über Impuls mit potenzialfreiem Schließer, „Dauer-Auf“ (Abschaltung der Selbstverriegelung z. B. für Tagesbetrieb), solange der Kontakt geschlossen bleibt.

Meldungen für „entriegelt“,„verriegelt“, „Tür auf/zu“,„Drückerbetätigung/Panikentriegelung“ stehen potenzialfrei auf Klemmleiste zur Verfügung. Klemmleiste abziehbar.

Zum Betrieb des selbstverriegelnden Antipanik-Schlosses SVP 2000. Entriegeln durch Impuls über potenzialfreien Schließer, „Dauer-Auf“ (Abschaltung der Selbstverriegelung z. B. für Tagesbetrieb), Einstellung der Entriegelungsdauer (1–15 Sekunden).

Einstellung der Entriegelungsdauer sowie Programmierung der Ein- und Ausgänge über PC oder Palm PDA mit TMS-Soft.Automatische Verriegelung bei Stromausfall über mit SVP-PR 12 Power Reservemodul (Option), Elektrische Ablaufsicherung über Einbindung eines externen Reed-Türkontaktes DORMA TK in die Steuerfallenfunktion.

Montiert im Kunststoffgehäuse mit Netzteil SVP-S44 DCW

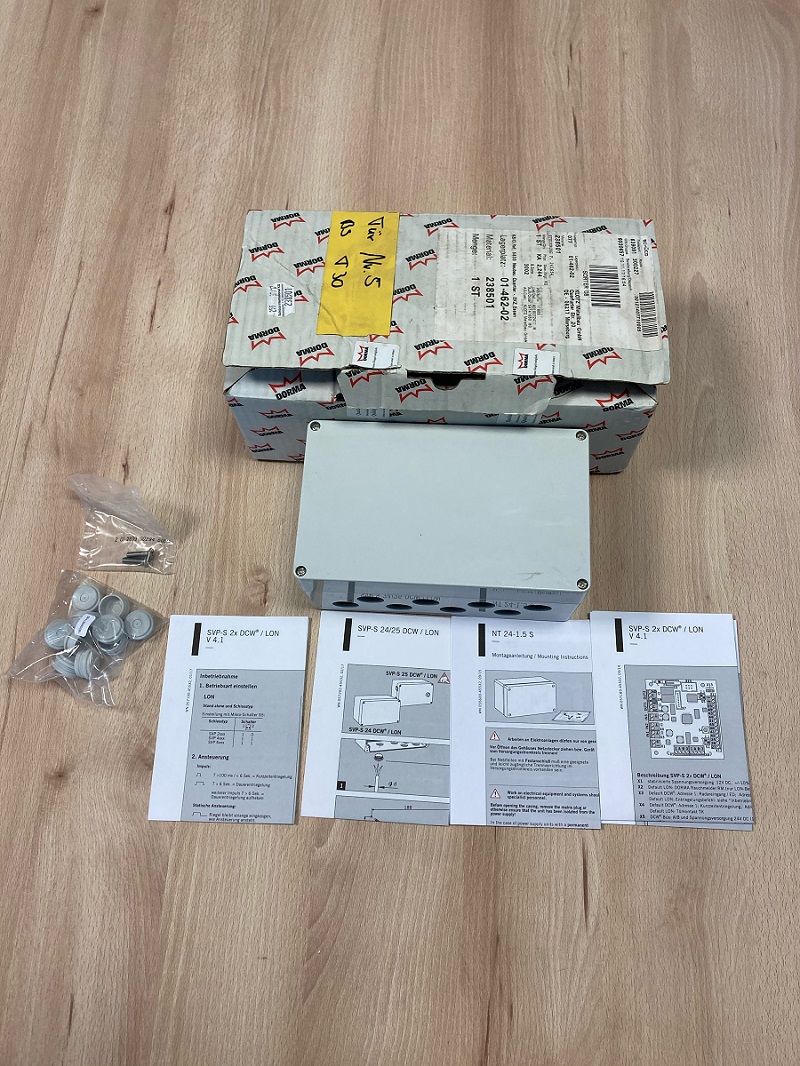

1x Dorma SVP S24 DCW:

Steuerung zum Betrieb der selbstverriegelnden Mehrpunkt-Motorschlösser M-SVP 2000 DCW im stand-alone-Modus ohne TMS, ermöglicht motorische Ver- und Entiegelung der Tür durch verschiedene Zutrittskontrollsysteme, montiert in Kunststoffgehäuse IP54, Anschlussspannung 230V AC, mit Netzteil, optional

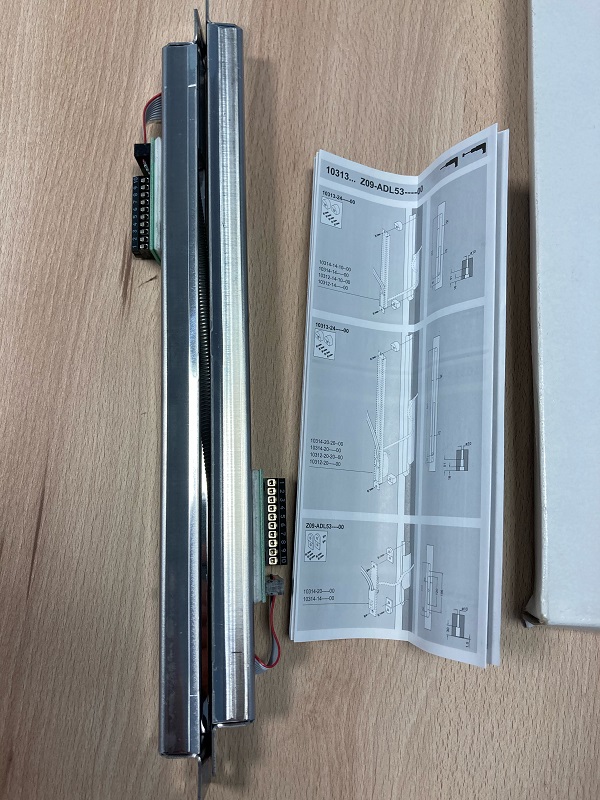

Kabelübergang:

Mit integriertem Flexkabel gegen Kabelbruch, Klemm-Steck-Anschluss 10-polig und beidseitiger Einbauwanne.

Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.

Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (<1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.

Technische Daten:

- Übergangswiderstand pro Signal 0,21 Ohm

- Betriebsnennspannung 24 V

- Betriebsnennspannung Toleranzbereich +20%

- Maximale Stromaufnahme 1 A 100% ED, 4 A max. 1 sec. 10% ED

- Version Steck bar

- Material Wanne Edelstahl

- Material Spiralschlauch Edelstahl

- Max. zulässige Drehung horizontal 100 mm

- Länge 330 mm

- Breite 24 mm

- Tiefe 33 mm

- Zyklen bei 180° Drehungen 1000000

- Anwendungsgebiet Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung.

- Signalübertragung 10-polig

Steuerung zum Betrieb der selbstverriegelnden Mehrpunkt-Motorschlösser M-SVP 2000 DCW im stand-alone-Modus ohne TMS, ermöglicht motorische Ver- und Entiegelung der Tür durch verschiedene Zutrittskontrollsysteme, montiert in Kunststoffgehäuse IP54, Anschlussspannung 230V AC, mit Netzteil, optional
